MONOGRAPHIE DE LA CHALOUPE ARMEE EN GUERRE 1834

59,00

MONOGRAFÍA ACOMPAÑADA DE 6 LÁMINAS A ESCALA 1/36 Y de instrucciones de construcción para modelistas La obra contiene todos los planos de la embarcación.

Aparejo para bote de remos armado en guerra y planos a escala 1/36 o 1/24 o 1/18.

Disponible en: Castellano, Francés, Italiano, Inglés y Alemán.

Categorías: , ISBN: 9782903179335

Descripción

El aparejo del barco armado (adicional)

La monografía de La chaloupe armee en guerre no proporciona un dibujo de su aparejo porque se quita cuando la chalupa está en esta configuración.

Por lo tanto, este suplemento presenta, en tres tablas y cuatro páginas de texto, las disposiciones y explicaciones necesarias para la instalación del mástil, las velas y la jarcia. También se ha añadido el dibujo de los remos. Las disposiciones de los mástiles y las velas proceden de la instrucción ministerial de 17 de julio de 1833.

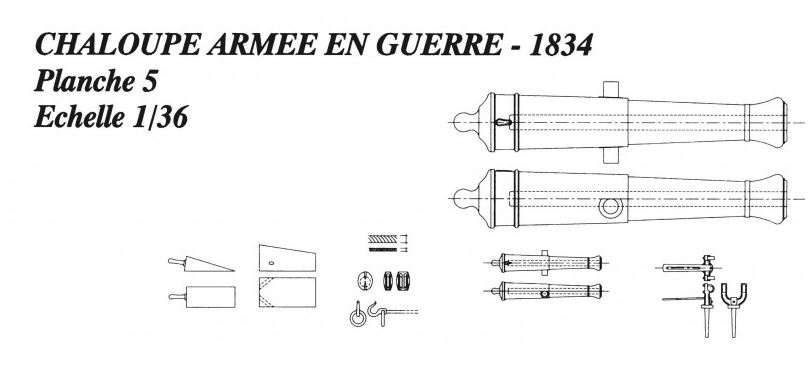

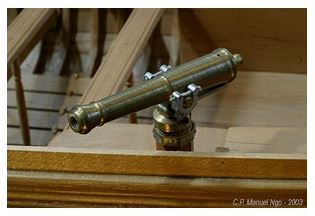

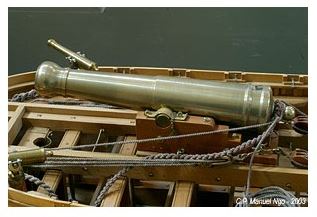

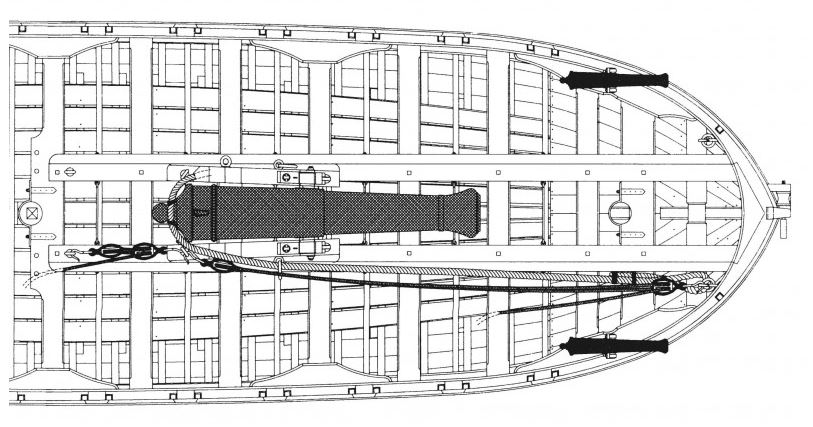

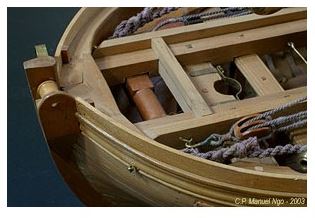

Aparte del papel de servicio que tienen en los barcos, los botes de remos están destinados a tareas más bélicas. Entonces están destinados a la protección de las entradas a los puertos o puertos, a veces pueden servir como apoyo y protección durante un desembarco en territorio enemigo. El barco se llama entonces «ejército en guerra». En esta ocasión, en ocasiones sufrió una modificación temporal consistente en instalar en sus bancos una rasante de disparo de cañón, es decir desde la proa del barco. Este cañón está guiado por un dispositivo de correderas atornilladas a los bancos. No estamos tratando aquí con un «barco cañonero», que es un tipo de edificio bien definido, más grande y, a menudo, con cubierta, sino con un bote de barco tradicional armado con una pistola de gran calibre.

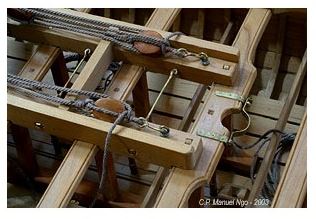

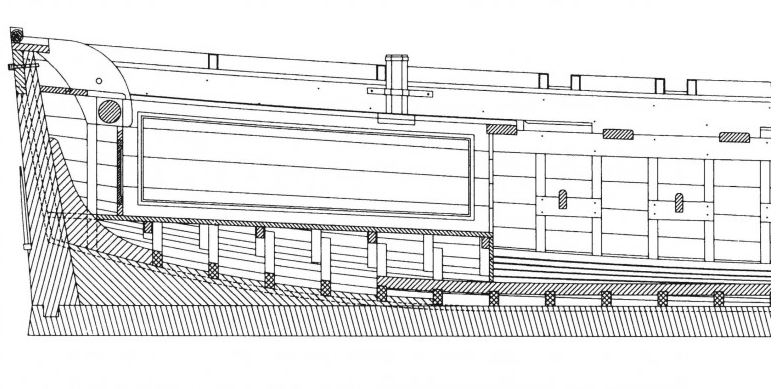

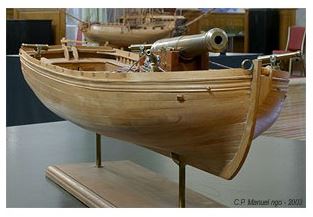

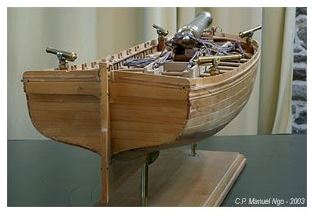

El bote de remos aquí tratado tiene 13,00 m de largo, 3,49 m de ancho fuera de las extremidades y 1,40 m de profundidad. La base de los tableros aquí comentados proviene de un plano del Atlas du Génie Maritime con fecha de 1834. Este plano permitió recrear un conjunto de 6 tableros destinados a ejecutar una maqueta a escala 1/36. Uno de los tableros está previsto para realizar una plantilla o molde que sirva de base para conformar y ensamblar el armazón.

Los planos solos
Cubiertas con solapa formato 24×31 que contiene folleto de 8 páginas dedicado al comentario de las láminas.
Seis láminas formato 30×42 que contienen los planos para la construcción del modelo.

La monografía completa y el sistema de construcción
Cubiertas con solapa formato 14×31 que contiene un folleto de
40 páginas con 52 fotografías en tricromía, comentadas,que describen todas las etapas de construcción,
según la técnica de los arsenales.
Seis láminas formato 30×42 que muestran con detalle los miembros que entran en la construcción
